ابعاد چاه، کابین و درب آسانسور در پلان چگونه تعیین می‌شود؟

ابعاد آسانسور در پلان از روی یک عدد ثابت تعیین نمی‌شود؛ ظرفیت کابین، نوع و عرض درب، سیستم کششی یا هیدرولیک، سرعت، محل وزنه تعادل، ضخامت دیواره‌ها و الزامات اجرایی همگی روی اندازه نهایی چاه اثر دارند. بنابراین بهترین روش این است که ابتدا نیاز پروژه مشخص شود و بعد پلان معماری با نقشه فنی آسانسور تطبیق داده شود.

اگر پروژه هنوز در مرحله طراحی است، این تصمیم باید هم‌زمان با طراحی معماری و سازه گرفته شود. برای دیدن تصویر کلی این فرآیند، مقاله اصول طراحی آسانسور در ساختمان‌های مسکونی و تجاری مکمل خوبی برای این راهنماست.

ابعاد آسانسور در پلان دقیقاً شامل چه چیزهایی است؟

وقتی در نقشه معماری درباره ابعاد آسانسور صحبت می‌کنیم، فقط اندازه داخل کابین مدنظر نیست. حداقل پنج بخش باید از هم تفکیک شوند:

• ابعاد مفید کابین: فضایی که مسافر یا بار واقعاً از آن استفاده می‌کند.
• ابعاد چاه آسانسور: فضای خامی که کابین، ریل‌ها، وزنه تعادل و تجهیزات داخل آن حرکت می‌کنند.
• عرض و ارتفاع مفید درب: بازشوی واقعی قابل استفاده برای ورود و خروج.
• چاهک یا Pit: فضای پایین‌تر از پایین‌ترین توقف.
• فضای بالاسری یا Overhead: فاصله موردنیاز در بالاترین قسمت مسیر حرکت.

یکی از خطاهای رایج در پلان این است که طراح فقط ابعاد کابین موردنظر را در نظر می‌گیرد و فضای ریل، وزنه تعادل، قاب درب، دیواره و تلرانس اجرا را فراموش می‌کند.

چاه آسانسور چگونه از روی ظرفیت کابین تعیین می‌شود؟

ظرفیت کابین اولین ورودی مهم است، اما تنها عامل نیست. در مبحث پانزدهم مقررات ملی ساختمان نیز تأکید شده که ابعاد چاه باید متناسب با ظرفیت کابین، نوع در و سرعت آسانسور طراحی شود. در عمل، دو آسانسور با ظرفیت اسمی یکسان ممکن است به دلیل تفاوت نوع درب، آرایش وزنه تعادل یا برند تجهیزات، چاه‌های متفاوتی بخواهند.

به همین دلیل عباراتی مثل «چاه استاندارد ۶ نفره همیشه فلان اندازه است» برای طراحی اجرایی قابل اتکا نیست. این اعداد در بهترین حالت برای برآورد اولیه هستند و نقشه نهایی باید با Shop Drawing و مشخصات تجهیزات پروژه هماهنگ شود.

چرا ظرفیت بیشتر همیشه به معنی افزایش ساده عرض و طول نیست؟

چون نسبت عرض به عمق کابین، جهت بازشو، محل وزنه و حتی نوع درب می‌تواند تغییر کند. ممکن است برای رسیدن به یک ظرفیت مشخص، در یک پلان افزایش عرض منطقی‌تر باشد و در پلان دیگر افزایش عمق.

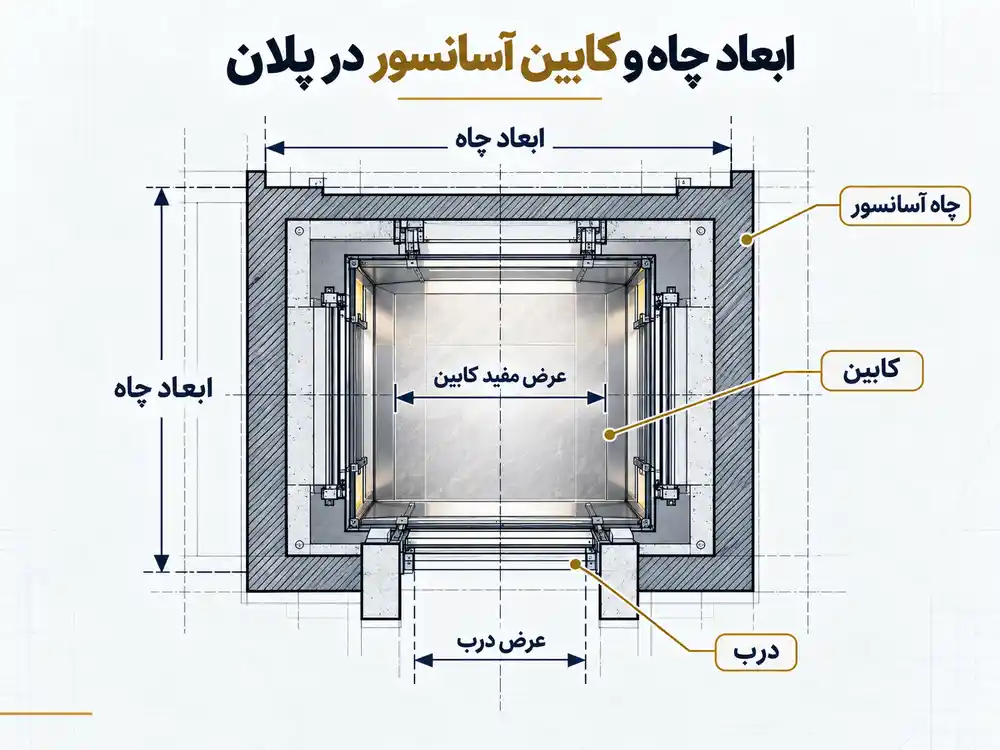

ابعاد آسانسور در پلان

تفاوت ابعاد کابین و ابعاد چاه آسانسور چیست؟

کابین داخل چاه حرکت می‌کند؛ بنابراین ابعاد چاه همیشه از ابعاد مفید کابین بزرگ‌تر است. فاصله میان این دو فضا صرف ریل‌های راهنما، براکت‌ها، وزنه تعادل، سیم‌بکسل یا تسمه، تجهیزات درب، فاصله‌های ایمنی و تلرانس نصب می‌شود.

اگر هنوز نوع سیستم مشخص نشده، بهتر است ابتدا مقاله انواع آسانسور ساختمانی و کاربرد هرکدام را ببینید؛ چون کششی، هیدرولیک و MRL از نظر جانمایی تجهیزات شرایط یکسانی ندارند.

عرض درب آسانسور در پلان چگونه انتخاب می‌شود؟

عرض درب باید با نوع کاربری ساختمان و ابعاد کابین هماهنگ باشد. در یک ساختمان مسکونی معمولی، نیاز ورودی با آسانسور بیمارستانی، باری یا مناسب ویلچر یکسان نیست. علاوه بر عرض مفید بازشو، فضای لازم برای فریم، اپراتور و جمع‌شدن لته‌های در نیز باید داخل پلان دیده شود.

درب تلسکوپی یا سانترال؛ کدام فضای بیشتری می‌خواهد؟

نوع مکانیزم درب روی نحوه اشغال عرض دیواره چاه اثر دارد. درب سانترال از دو طرف باز می‌شود و در برخی پلان‌ها به عرض بیشتری برای جمع‌شدن لته‌ها نیاز دارد؛ درب تلسکوپی می‌تواند در بعضی شرایط برای پلان محدود انعطاف بیشتری ایجاد کند. انتخاب نهایی باید همراه با سازنده درب و نقشه چاه انجام شود.

محل وزنه تعادل چه اثری روی ابعاد آسانسور در پلان دارد؟

در آسانسور کششی، وزنه تعادل معمولاً در پشت یا کنار کابین قرار می‌گیرد. همین تصمیم می‌تواند نسبت عرض و عمق چاه را تغییر دهد. برای مثال در پلان باریک و عمیق، قرارگیری وزنه در پشت کابین ممکن است منطقی باشد؛ در پلان‌هایی با محدودیت عمق، وزنه جانبی می‌تواند گزینه مناسب‌تری باشد.

این موضوع به نوع موتور و سیستم تعلیق هم مرتبط است. مقاله تفاوت موتور گیرلس و گیربکس آسانسور این بخش از طراحی را دقیق‌تر توضیح می‌دهد.

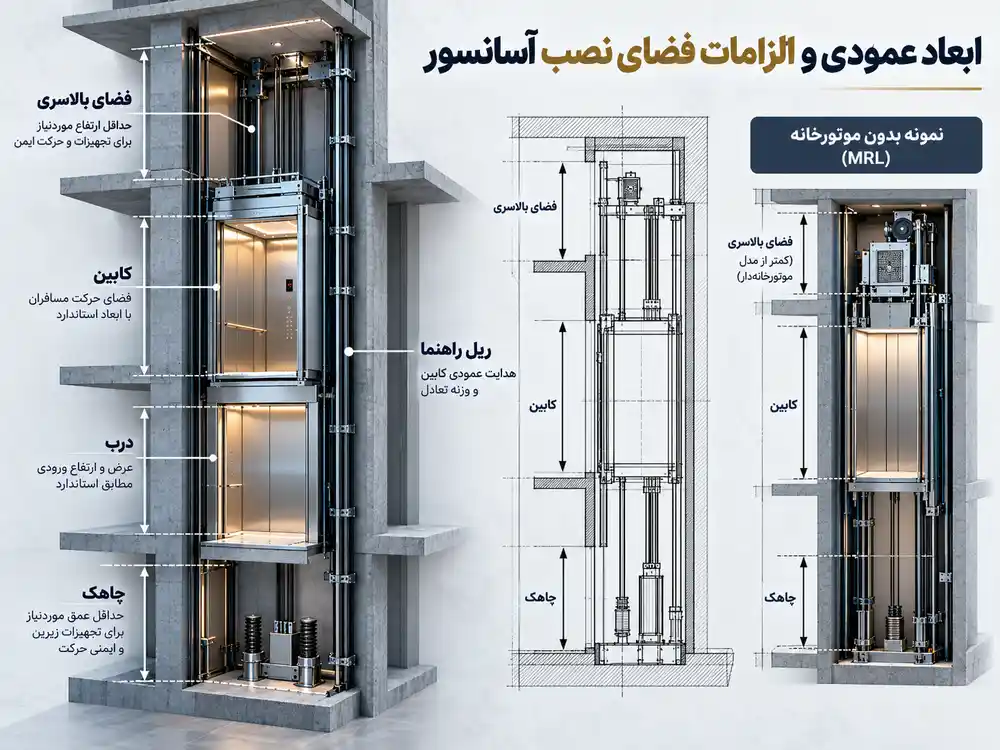

چاهک آسانسور چقدر باید عمق داشته باشد؟

برای عمق چاهک نمی‌توان یک عدد واحد برای همه پروژه‌ها اعلام کرد. سرعت آسانسور، نوع بافر، سیستم محرکه و تجهیزات ایمنی روی عمق موردنیاز اثر دارند. در مرحله معماری باید فضای کافی پیش‌بینی شود و در مرحله اجرایی مقدار دقیق از نقشه‌های فنی و الزامات استاندارد استخراج شود.

نکته مهم این است که چاهک بعد از اجرای فونداسیون «فضای باقی‌مانده» نیست؛ باید از ابتدا در طراحی سازه لحاظ شود. همچنین آب‌بندی و جلوگیری از نفوذ رطوبت به چاهک اهمیت زیادی دارد.

فضای بالاسری آسانسور چیست و چرا در پلان و مقطع مهم است؟

بالاسری فاصله‌ای است که بالاتر از آخرین توقف برای حرکت ایمن کابین و قرارگیری تجهیزات لازم است. مقدار آن بیشتر در مقطع ساختمان دیده می‌شود تا پلان، اما اگر دیر بررسی شود می‌تواند با سقف، خرپشته، تأسیسات یا محدودیت ارتفاع ساختمان تداخل ایجاد کند.

به همین دلیل طراحی آسانسور فقط مسئله پلان نیست؛ پلان، مقطع و سازه باید با هم کنترل شوند.

برای آسانسور بدون موتورخانه MRL چه فضایی باید در نظر گرفت؟

در MRL موتورخانه مستقل حذف می‌شود، اما تجهیزات از بین نمی‌روند؛ بخشی از آنها در چاه یا فضای مجاور جانمایی می‌شوند. بنابراین حذف موتورخانه به معنی آزاد شدن کامل فضا نیست. دسترسی سرویس، محل تابلو فرمان و فضای ایمن تجهیزات باید از ابتدا بررسی شود.

همچنین گیرلس بودن و MRL بودن یک مفهوم نیستند؛ ممکن است موتور گیرلس در آسانسور دارای موتورخانه هم استفاده شود.

ابعاد آسانسور برای ساختمان مسکونی چگونه انتخاب می‌شود؟

در ساختمان مسکونی، قبل از تعیین ابعاد بهتر است این موارد مشخص شوند:

1. تعداد طبقات و واحدها
2. تعداد تقریبی کاربران
3. ظرفیت موردنیاز
4. نیاز به حمل ویلچر یا برانکارد
5. عرض راهرو مقابل آسانسور
6. نوع درب
7. محدودیت‌های معماری و سازه‌ای

بعد از این مرحله می‌توان چند گزینه چیدمان برای کابین و چاه تهیه کرد و بهترین گزینه را از نظر دسترسی، ظرفیت و اشغال فضا انتخاب کرد.

آیا می‌توان ابعاد چاه را بعد از اجرای سازه تغییر داد؟

تغییر بعد از اجرای سازه معمولاً پرهزینه‌تر و محدودتر است. کوچک‌تر شدن چاه ممکن است ظرفیت قابل دستیابی یا عرض درب را کاهش دهد و بزرگ‌تر کردن آن نیز ممکن است به تیر، ستون، دیوار برشی یا معماری اطراف آسیب بزند. به همین دلیل کنترل ابعاد قبل از بتن‌ریزی یا اجرای اسکلت بسیار مهم است.

در ساختمان‌های قدیمی با فضای محدود چه باید کرد؟

در ساختمان موجود، ابتدا باید فضای واقعی برداشت شود؛ نه اینکه فقط از روی نقشه قدیمی تصمیم گرفته شود. ناشاقولی دیوارها، ضخامت نازک‌کاری، محل ستون‌ها و تأسیسات می‌تواند ابعاد مفید را کاهش دهد. سپس باید بررسی شود کدام سیستم و کدام نوع درب بیشترین استفاده را از فضای موجود می‌دهد. برای بررسی کامل این سناریو، راهنمای نصب آسانسور در ساختمان قدیمی را بخوانید.

۵ اشتباه رایج هنگام تعیین ابعاد آسانسور در پلان

۱. طراحی فقط بر اساس تعداد نفرات

تعداد نفرات کافی نیست؛ نوع استفاده، درب، سرعت و تجهیزات نیز باید مشخص شوند.

۲. یکی گرفتن ابعاد کابین با چاه

فضای تجهیزات و تلرانس نصب بین کابین و دیواره چاه باید در نظر گرفته شود.

۳. فراموش کردن قاب و مکانیزم درب

عرض بازشو با کل فضای لازم برای درب یکی نیست.

۴. کنترل نکردن مقطع ساختمان

چاهک و بالاسری ممکن است در پلان دیده نشوند اما برای امکان اجرای پروژه حیاتی‌اند.

۵. نهایی کردن معماری قبل از هماهنگی با تیم آسانسور

بهتر است پیش از فریز شدن پلان، حداقل یک بار جانمایی با تیم فنی آسانسور کنترل شود.

چک‌لیست معمار قبل از نهایی کردن فضای آسانسور

• ظرفیت و کاربری کابین مشخص شده باشد.
• عرض و نوع درب تعیین شده باشد.
• محل وزنه تعادل مشخص شده باشد.
• ابعاد خام و مفید چاه از هم تفکیک شده باشند.
• ضخامت نازک‌کاری و تلرانس اجرا لحاظ شده باشد.
• چاهک در سازه دیده شده باشد.
• بالاسری در مقطع کنترل شده باشد.
• تداخل با تیر، ستون و تأسیسات بررسی شده باشد.
• دسترسی سرویس و تابلو فرمان مشخص باشد.

چه زمانی باید ابعاد نهایی را از شرکت آسانسور بگیریم؟

هرچه زودتر بهتر. در فاز اولیه معماری می‌توان از ابعاد تقریبی برای جانمایی استفاده کرد، اما پیش از نهایی شدن سازه و اجرای چاه باید نقشه فنی متناسب با ظرفیت، سرعت، نوع درب و تجهیزات واقعی پروژه تهیه شود.

اگر پروژه شما در مرحله طراحی یا اجراست، می‌توانید از صفحه نصب و راه‌اندازی آسانسور برای بررسی شرایط اجرایی و هماهنگی ابعاد پروژه استفاده کنید.

جمع‌بندی

برای تعیین ابعاد آسانسور در پلان باید از نیاز پروژه شروع کرد، نه از یک جدول آماده. ظرفیت، نوع درب، سیستم محرکه، محل وزنه، چاهک، بالاسری و محدودیت‌های سازه همگی باید کنار هم دیده شوند. عددهای اولیه برای جانمایی مفیدند، اما ابعاد نهایی باید با نقشه فنی و الزامات پروژه تطبیق داده شوند.

در پروژه‌های اجرایی، کنترل این موارد پیش از ساخت چاه و سازه می‌تواند از اصلاحات پرهزینه بعدی جلوگیری کند. در بخش‌های مرتبط با ایمنی و اجرا نیز مقاله نکات ایمنی آسانسور را ببینید.
